Su Sayacı Sıcak/Soğuk Dijital Mbus Modüllü 3/4

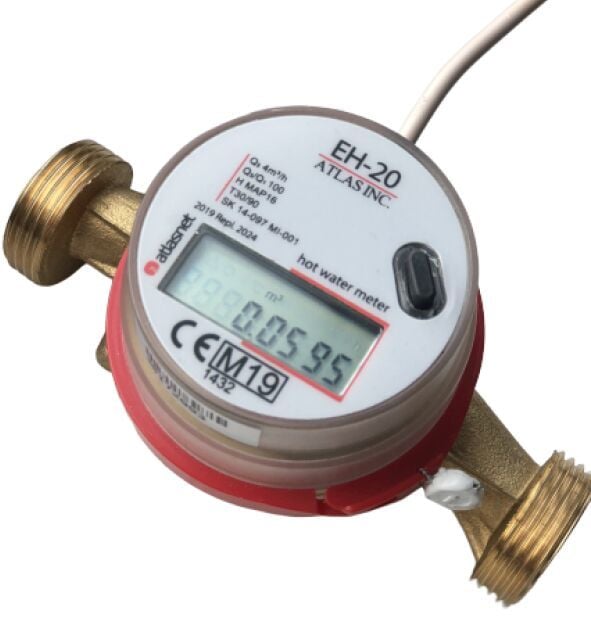

EC-20 ve EH-20 Elektronik su sayaçları, harcanan su miktarını ölçmek için kullanılan ölçüm cihazlarıdır.

·      EC-20 ve EH-20 Elektronik su sayaçları,  TS EN 14154  standardına  ve  aynı zamanda da 2004/22/EC MI Direktifine uygun olarak üretilir.

·      Kullanmakta olduğunuz sayaçlar elektronik hesaplama ünitesine sahip olup tüm ölçüm alanları içerisinde lineer hesaplama yapabilme özelliğine sahiptir.

Açıklama HW-20
En Küçük Debi (Q1)  0.040 m3/h
Geçiş Debisi (Q2)  0,064 m3/h
En Yüksek Sürekli Debi (Q3)  4.0 m3/h
Aşırı Debi (Q4)  5.0 m3/h
Q3/Q1  100
Q2/Q1  1.6
Maksimum Uygulanabilir Basınç (MAP)  16 bar
Sıcaklık Sınıfı T30/90
Doğruluk Skalası 0,0001 m3
Gösterge Sahası  99.999,000 m3
Boru Çapı (DN) 20 mm
Bağlantı G1”B
Uzunluğu 130 mm
İklimsel Çevre Sınıfı (+5°C) – (+55°C)
Mekaniksel Çevre Sınıfı M1
Montaj Yeri Yatay

EC-20 ve EH-20 Elektronik su sayaçlarının kullanım yeri daire girişleri ve daire ısı istasyonları gibi domestik su tedarik sistemleridir.
Ölçüm ve İletişim prensibi : EC-20 ve EH-20 Elektronik su sayaçları Single-jet ölçüm prensibi ile çalışır.
İletişim protokolü olarak MBUS sistemi ile 2 kablo üzerinden polarite farkı olmadan sayaçlar birbirine ve MBUS konvertöre bağlanır. MBUS konvertör üzerinde sayaçların endeks değerleri sorgulanır ve bilgisayar yazılımına yada GSM/GPRS üzerinden merkezi okuma sistemine gönderilir.
• MBUS
• GSM/GPRS
Sistemi ile otomasyon sistemlerine kolayca adapte edilir.
Gerekli yazılım ve donanım :
ATLAS GSM/GPRS modem
ATLAS-250 MBUS Konvertör
ATLAS Endeks sorgulama programı

EC-20 ve EH-20 Elektronik su sayaçları LCD ekran üzerinden Sorgulama :
• Toplam Tüketim Değeri
• Anlık Tüketim Değeri
• Toplam Çalışma zamanı
• Yazılım Versiyon Numarası
• Son 6 Aylık Su Tüketim Değerleri Aylık Bazda İstatistik Olarak
• Sayaç Seri Numarası
• Sayaç MBUS ID numarası
